| MODEL NO |
長 |
寬 |
高 |
KG |
2D |
3D |

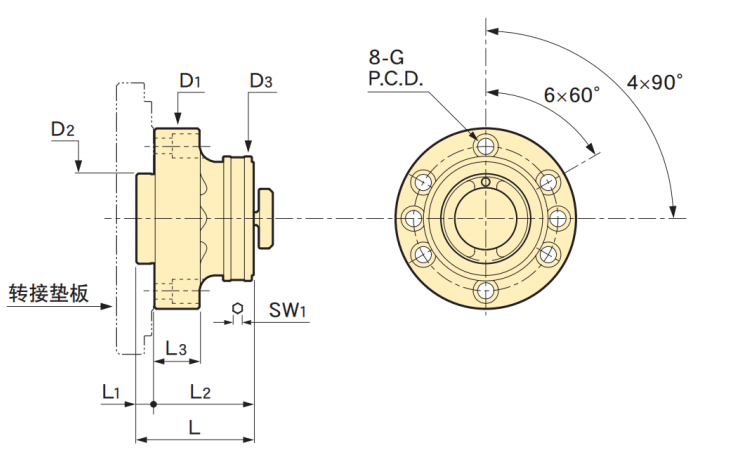

F 63S32-A40-42.5
型號 | 接口 | G | P.C.D | ΦD1 | ΦD2 | ΦD3 | L
| L1
| L2 | L3 | 夾持力 | KG | |
|
F 63S32-A40-42.5 | HSK-A40 | M5 | 50 | 63 | 32 | 46 | 42.5
| 7.5
| 35
| 15 | 15(kN) | 0.5 |
|
63 |
63 |
42.5 |
0.5 |
download
|
download
|
F100S50-A63-65
型號 | 接口 | G | P.C.D | ΦD1 | ΦD2 | ΦD3 | L
| L1
| L2 | L3 | 夾持力 | KG | |
|
F100S50-A63 -65 | HSK-A63 | M8 | 80 | 100 | 50 | 69 | 65
| 10
| 55
| 25 | 30 | 1.9 |
|
100 |
100 |
65 |
1.9 |
download
|
download
|
F160S80-A100-106
型號 | 接口 | G | P.C.D | ΦD1 | ΦD2 | ΦD3 | L
| L1
| L2 | L3 | 夾持力 | KG | |
|
F160S80-A100-106 | HSK-A100 | M12 | 125 | 160 | 80 | 106 | 106
| 21
| 85 | 35 | 45 | 7.4 |

|
160 |
160 |
106 |
7.4 |
download
|
download
|

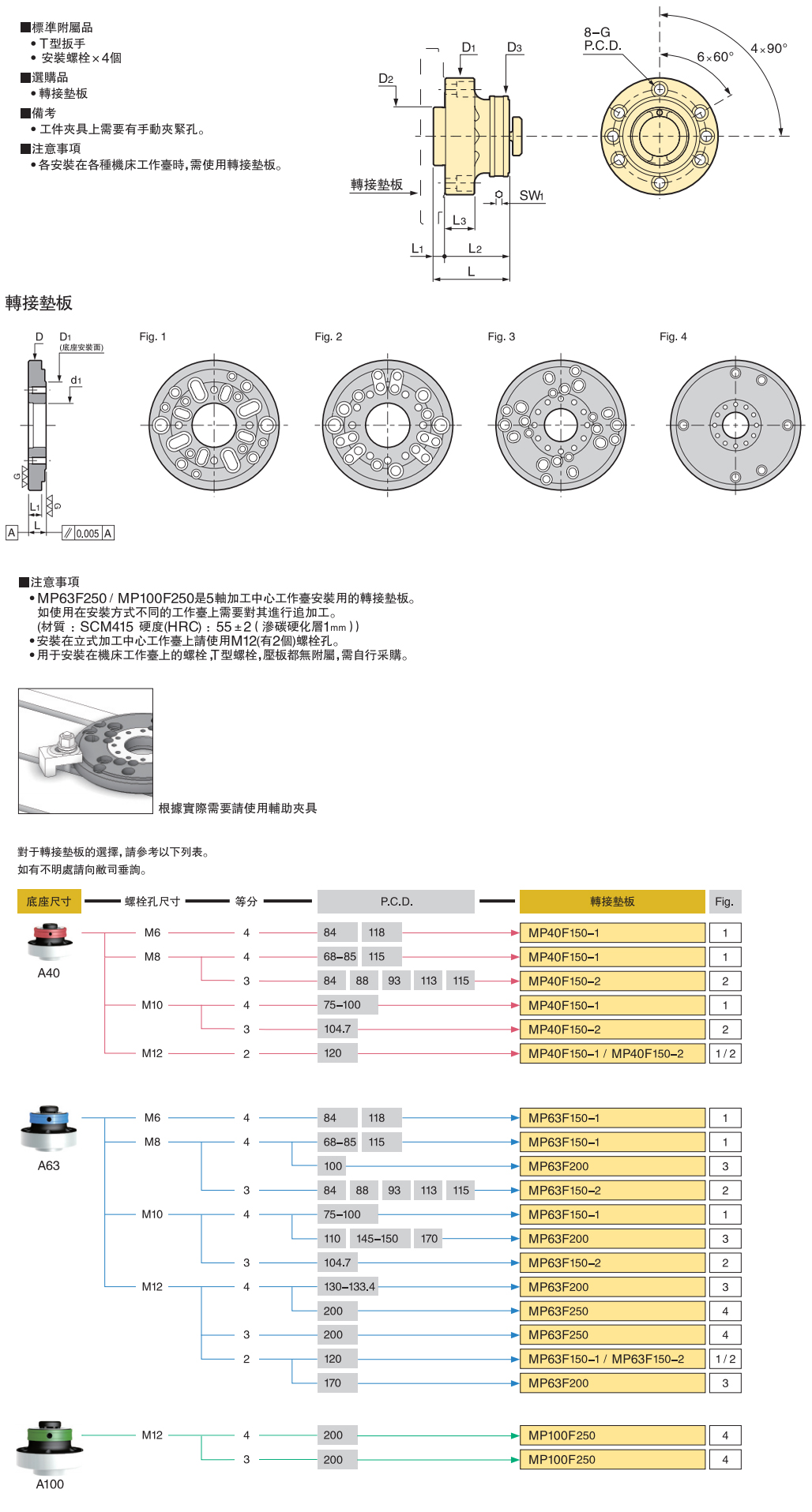

MP 40F150-1
型號 | 對應底座 | фD | L | фD1 底座安裝面 | фd1 | L1
| KG | |
|
MP 40F150 -1 | A 40 | 147 | 20 | 62 | 32 | 15 | 1.8 |

|
62 |
62 |
20 |
1.8 |
download
|
download
|
MP 40F150-2
型號 | 對應底座 | фD | L | фD1 底座安裝面 | фd1 | L1
| KG | |
|
MP 40F150 -2 | A 40 | 147 | 20 | 62 | 32 | 15 | 1.9 |

|
62 |
62 |
20 |
1.9 |
download
|
download
|
MP 63F150 -1
型號 | 對應底座 | фD | L | фD1 底座安裝面 | фd1 | L1
| KG | |
|
MP 63F150 -1 | A 63 | 147 | 20 | 98 | 50 | 15 | 1.6 |
|
98 |
98 |
20 |
1.6 |
download
|
download
|
MP 63F150 -2
型號 | 對應底座 | фD | L | фD1 底座安裝面 | фd1 | L1
| KG | |
|
MP 63F150 -2 | A 63 | 147 | 20 | 98 | 50 | 15 | 1.7 |

|
98 |
98 |
20 |
1.7 |
download
|
download
|
MP 63F200
型號 | 對應底座 | фD | L | фD1 底座安裝面 | фd1 | L1
| KG | |
|
MP 63F200 | A 63 | 197 | 22 | 98 | 50 | 17 | 3.8 |
|
98 |
98 |
22 |
3.8 |
download
|
download
|
MP 63F250
型號 | 對應底座 | фD | L | фD1 底座安裝面 | фd1 | L1
| KG | |
|
MP 63F250 | A 63 | 247 | 25 | 98 | 50 | 20 | 8.1 |
|
98 |
98 |
25 |
8.1 |
download
|
download
|
MP100F250
型號 | 對應底座 | фD | L | фD1 底座安裝面 | фd1 | L1
| KG | |
|
MP100F250 | A 100 | 247 | 25 | 157 | 80 | 20 | 7.5 |
|
157 |
157 |
25 |
7.5 |
download
|
download
|
